【emWin 使用入门】如何将 GUIBuilder 生成的文件在 VS2017 上进行仿真

GUIBuider 是 emWin 附带的一款无需使用C语言编程即可创建对话框的工具，它提供了丰富的控件，开发人员可以在 GUIBuilder 中通过添加控件，摆放控件并调整控件的大小和位置，还可以在上下文菜单中设置各控件的属性，将设计好的界面保存可以生成另 .C  文件，可以添加到 emWin 工程中直接使用。该工具减少开发人员写代码的工作量，非常方便。

而在我们将代码烧录板子上进行演示时，会先在 VS2017 上进行仿真，我们之前的文章已经介绍过如何用 VS2017 进行 emWin 本身的 DEMO 的仿真使用，现在我们介绍的是，用 GUIBuilder 设计我们想要的一个界面后，将生成的 .c 文件放到 emWin 的工程中，再在 VS2017 上进行仿真，看看效果如何。



1. 首先我们需要打开 GUIBuilder  ,一般 GUIBuilder 在 Keil 目录下，或者在你下载的 emWin 文件夹中，主要看你的下载方式和版本，GuiBuilde 界面如下：

• 然后我们选择添加一个对话框，现在选择的是带有标题的对话框

• 然后再在对话框中添加按键，即选择 Button 的控件，然后再对话框中找好位置；

• Button 可以设置字体和大小，并且修改文本内容

• 设置好一个简单的界面，如图所示，在按 file -> save 保存好

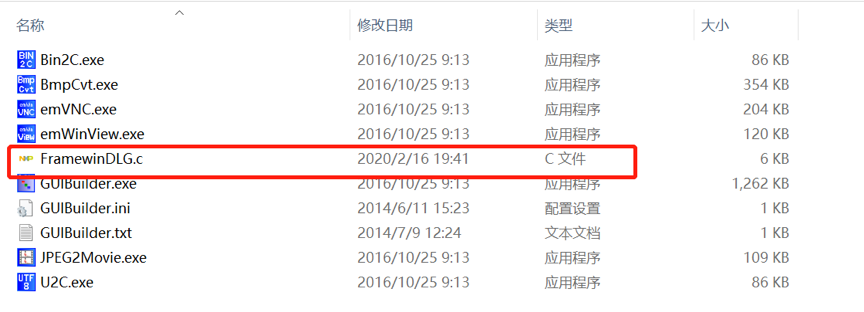

• 在文件夹中，自动生成的 .c 文件

    2.第二步我们打开 VS2017，并打开 emWin 原本的 PC 仿真例程（请参考第一篇博文：【emWin 使用入门】EmWin 如何在 PC 上进行仿真）

• 将 c 文件复制到 emWin 例程的 Application 文件夹中
• 打开sln，由于默认运行的是Application中的例程，需先将Application中的代码屏蔽掉，把这些.c和.h文件从生成中排除掉，选中 Application  中的所有文件，右键 --> 属性 --> “从生成中排除”选择“是” --> 确定，完成屏蔽。
• 将 c 文件添加到 Application 中，选中 Application，右键 添加 --> 类；
• 这里我们选中 c， 右键 --> 属性 --> “从生成中排除”选择“否”

 --> 确定，完成添加。


    3.  点击打开 c ，在代码的最后添加如下段代码，

void MainTask(void) {

GUI_Init();

CreateFramewin();

while (1)

{

        GUI_Delay(1000);

}

}
    4.因为 emWin 例程设置的屏幕分辨率可能和我们在 GUIBuilder 中设置的分辨率不一样，因此需要修改下例程中屏幕的分辨率，屏幕的分辨率在 Config --> LCDConf.c 中进行设置，按照上面 GUIBuilder 中的进行修改即可。

     5. 按下 F5 进行调试，一个简单的由 GUIBuilder 生成的 .c 文件即可在 PC 上进行仿真

总结：新的一篇学习博文就这样结束啦，不知道大家对 GUIBuilder 的功能和使用方法是否有一些新的认知呢？有什么好的想法都可以来大大通上跟我交流哦，我是刺客江小流，敬请期待下一篇我们 emWin 使用入门的博文！大家一起学习进步！





参考资料：

1.《emWin V5.12 用户参考手册》
