寒武纪MLU220运行环境搭建及安装使用

关键字 :寒武纪MLU220 安装 demo测试

本文主要介绍MLU220环境搭建，SDK安装，部署，运行示例。

准备工作
1> 硬件：
1)主机JWIPC E7QS，i7-6700 CPU @3.4GHz, 16GB内存，SSD硬盘，OS Ubuntu 18.04.5 LTS，正常联网

2)MLU220卡，m.2-2-pcie转接板（如果主机上没有m.2接口可以使用转接板）

2> 软件:

Cambricon MLU220驱动，SDK IVA-1.6.118 【SDK等资料索取可联系Barret.Bi@wpi-group.com】

Samples下载

3> MLU220安装如下图

检查MLU卡

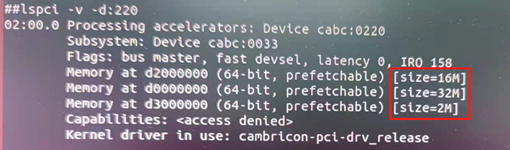

将卡插入pcie卡槽后，开机，进入终端后输入命令：lspci -v -d:220

红色框需要出现如图的数字，才能进入下一步。

可能遇到的问题：

Bar空间未分配

输入命令 dmesg 会看到如下信息

处理方法：

(1) 在BIOS中，开启above4G选项

(2) 若無above4G，升級BIOS

MLU220 工作需要在 BIOS 中开启64位设备在大于4G地址空间的解码,根据不同的 CPU、主板厂商，需要开启 Re-Size BAR Support 和（或） Above 4G Decoding 功能选项。不同主板厂商 BIOS 升级方式各不相同，相关操作参考网络内容。

(3) 若無above4G，更換主板。

驱动安装

sudo apt install dkms -y

cd ~/Downloads//driver

sudo dpkg -i neuware-mlu220m.2-driver-dkms_4.9.4_all.deb

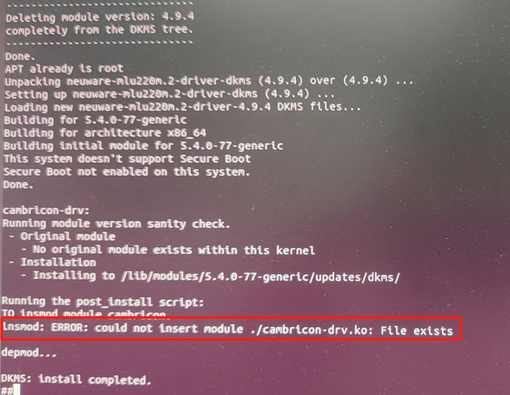

若系统中已经存在旧版本驱动，则在执行以上命令时会出现如下图所示提示：

需先卸载旧的驱动再安装新版本驱动

sudo rmmod cambricon-drv

sudo insmod /lib/modules/5.4.0-77-generic/updates/dkms/cambricon-drv.ko

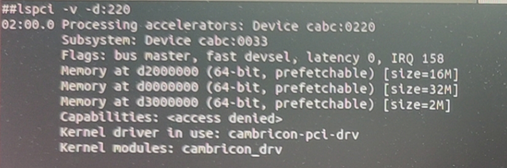

sudo lspci -v -d:220

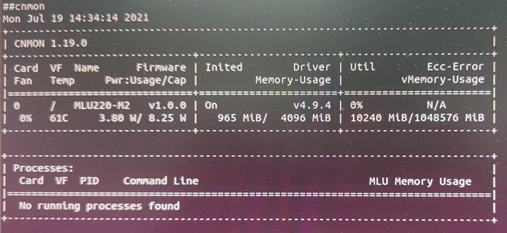

cnmon

出现这样的显示，表示安装成功。

CNToolkit安装

cd ~/Downloads/v1.7.0/cntoolkit-ubuntu18.04

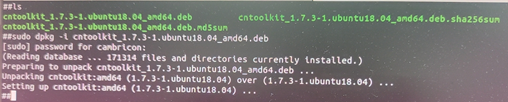

sudo dpkg -i cntoolkit_1.7.3-1. ubuntu18.04_amd64.deb

cd /var/cntoolkit-1.7.3

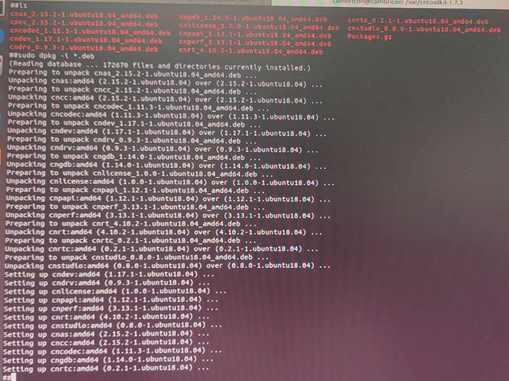

sudo dpkg -i *.deb

若安装过程中报错如有些安装依赖没有，可以网上搜索手动下载安装。

安装部署
1. 直接拷贝模型和samples

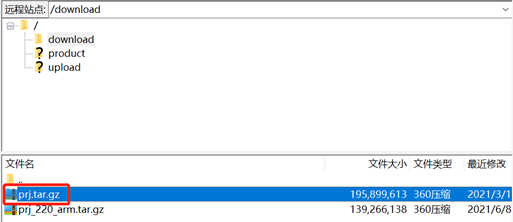

1) 将在MLU270上已经转换好的模型和测试好的程序拷贝到MLU220主机中，位置自定。如下以mask_rcnn为例

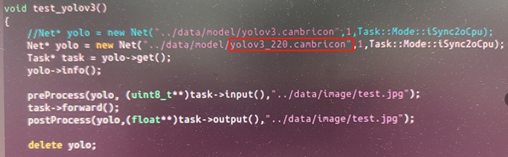

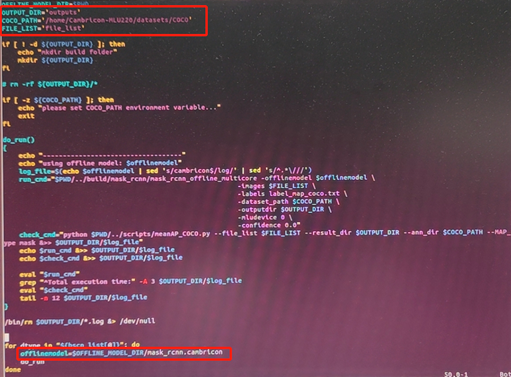

在脚本程序中配置好各参数如数据集、离线模型位置，file_list，然后执行脚本

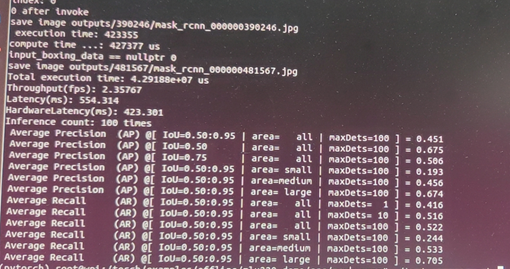

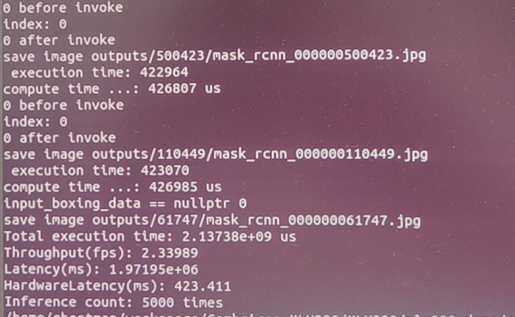

./test_accuracy.sh

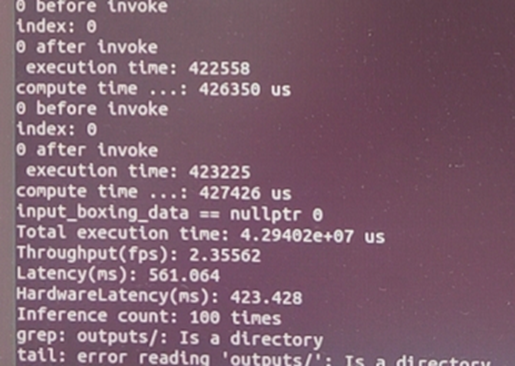

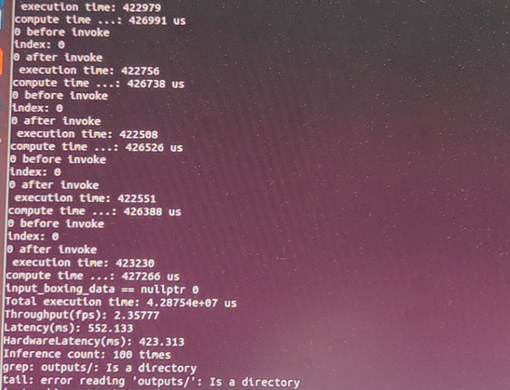

./test_throughput.sh

2. Docker方式安装

1）安装docker略 : 参考 https://www.runoob.com/docker/ubuntu-docker-install.html

2）在MLU270上将指定镜像打包成.tar文件：
a. 查看MLU270机器上正常运行的pytorch容器： sudo docker ps -a

b. 将pytorch容器导出成新的镜像：

sudo docker commit -m "wpi create pytorch of cambricon-mlu220" 1ce2962c9ca9 wpi_cambricon-mlu220_pytorch:v1.0

sudo docker save wpi_cambricon-mlu220_pytorch:v1.0 > cambricon-mlu270-v1.7.0-pytorch-1804-copyto220.tar
c. 命令行使用ls查看是否有生成.tar文件

3) 将MLU270上导出的镜像拷贝到MLU220上，并导入该镜像

sudo docker load -i cambricon-mlu270-v1.7.0-pytorch-1804-copyto220.tar

执行后使用sudo docker images查看是否有导入该镜像

然后创建容器启动脚本，代码如下：

#/bin/bash

export MY_CONTAINER="Cambricon-MLU220-pytorch-v1.7.0"
num=`docker ps -a|grep "$MY_CONTAINER"|wc -l`
echo $num
echo $MY_CONTAINER
if [ 0 -eq $num ];then
xhost +
docker run -e DISPLAY=unix$DISPLAY --device /dev/cambricon_dev0 --net=host --pid=host -v /sys/kernel/debug:/sys/kernel/debug -v /tmp/.X11-unix:/tmp/.X11-unix -it --privileged --name $MY_CONTAINER -v $PWD/Cambricon-MLU220:/home/Cambricon-MLU220 \
-v $PWD/datasets: /home/Cambricon-MLU220/datasets \
wpi_cambricon-mlu220_pytorch:v1.0 /bin/bash
else
docker start $MY_CONTAINER
#sudo docker attach $MY_CONTAINER
docker exec -ti $MY_CONTAINER /bin/bash
fi

4）执行docker启动脚本后，执行 source /torch/venv3/pytorch/bin/activate

再cd /torch/examples/online/mask-rcnn/

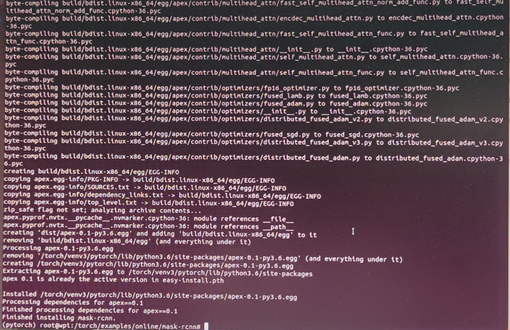

然后./build_mask-rcnn.sh

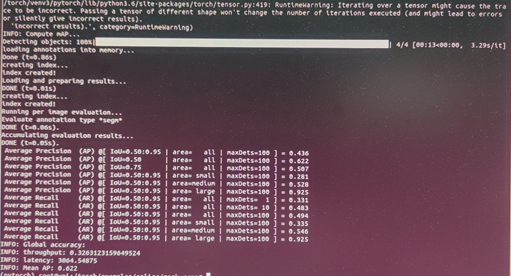

5) 模型量化

export TORCH_HOME='/torch/examples/online/mask-rcnn'

export COCO_PATH_PYTORCH='/home/Cambricon-MLU220/datasets'

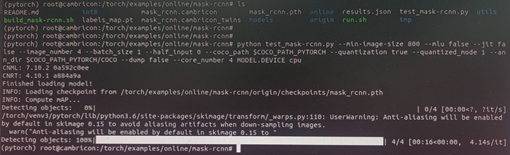

python test_mask-rcnn.py --min-image-size 800 --mlu false --jit false --image_number 4 --batch_size 1 --half_input 0 --coco_path $COCO_PATH_PYTORCH --quantization true --quantized_mode 1 --ann_dir $COCO_PATH_PYTORCH/COCO --dump false --core_number 4 MODEL.DEVICE cpu

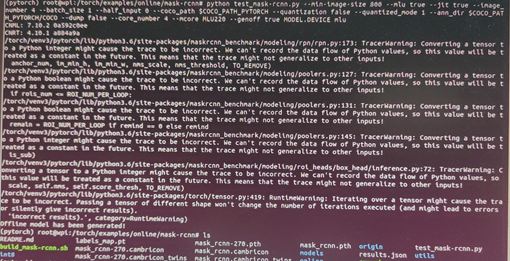

6）online推理

mkdir -p /torch/examples/online/mask-rcnn/online/checkpoints

cp /home/Cambricon-MLU220/mask_rcnn.pth /torch/examples/online/mask-rcnn/online/checkpoints

export TORCH_HOME='/torch/examples/online/mask-rcnn'

export COCO_PATH_PYTORCH='/home/Cambricon-MLU220/datasets'

python test_mask-rcnn.py --min-image-size 800 --mlu true --jit true --image_number 4 --batch_size 1 --half_input 0 --coco_path $COCO_PATH_PYTORCH --quantization false --quantized_mode 1 --ann_dir $COCO_PATH_PYTORCH/COCO --dump false --core_number 4 --mcore MLU220 MODEL.DEVICE mlu
