PADS LOGIC 如何导入到 PADS LAYOUT 及注意事项

首先打开已经绘制好的 PCB LOGIC 原理图，点击工具栏上方的“LAYOUT”。



在出来的窗口中选择新建，接着他会自动打开 PCB LAYOUT 软件。





接着回到 LOGIC 软件，点到 “设计”——“发送网表”

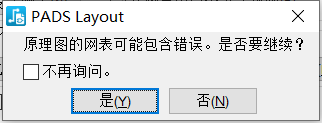

特别的要注意，要把记事本中的一致性检查、单个或零个管脚网络警告、原理图连接性错误全部消除（特殊情况下部分警告可以忽略），再进行下一步操作。同样的在绘制电路原理图的过程中，我们也可以通过这种方法来检查自己绘制的电路原理图是否有问题。当确认没有问题后，在弹出来的对话窗中选择“是”。



完成上述操作后，LAYOUT 里就生成了原理图中对应的元器件。此时选中 Logic 原理图中的元件，对应 LAYOUT 图中的元件也会高亮显示。

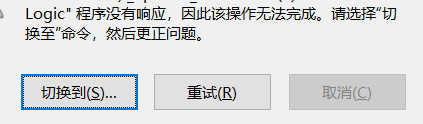

以上，我们就完成了 LOGIC 导入到 LAYOUT 的操作，但特别的要注意，在链接的状态下，如果对原理图的元器件进行编辑，编辑的窗口没有关闭就切换到 LAYOUT 进程，LAYOUT 软件会变成未响应状态，等待一段时间后，轻则弹出警告，严重则直接强行关闭。



除此之外，在进行初次同步时，要确定原理图中的每个元器件是否有相应的 PCB 封装，否则在 LAYOUT 图中，会有元器件缺失。但有时候即使确定了每个元器件都有 PCB 封装，在进行发送网表操作后，LAYOUT 图中依旧会丢失元器件。在元器件列表中虽然有该器件的编号，倘若在列表中选中该元器件并使用快捷键强行编辑，软件会直接崩溃闪退。遇到这种情况，需要确定原理图中的元器件是否分配到了正确的 PCB 封装，以及确定分配的 PCB 封装有无绘制问题。

首先找到缺失 PCB 封装的元器件，选中右键， “特性”，“PCB 封装”。



查看该封装是否正确，不正确的话则分配正确的封装给它。接着退出这个界面，再次右键该元件，选择“编辑元件”，在元器件编辑界面，选中左上角工具栏中的“编辑电参数”进入元件信息编辑界面，点击“PCB 封装”。

特别的要注意，红框内有且只有一个你所需要的封装，倘若有多个封装，将多余的封装删除。编辑完成后点击确定，回到编辑界面，选择左上角工具栏，选择“文件”，“保存”。然后退出元器件编辑界面，然后再弹出的是否升级所有元器件的窗口中选择“是”。

接着回到原理图中，在 LAYOUT 与 LOGIC 的同步窗口中选择，“同步 ECO 至 PCB”。



这样 LAYOUT 中缺失的元器件就会出现了。
