OrCAD原理图设计中辅助线的放置方法及作用

在原理图设计时，可以通过放置辅助线来标识信号方向或者对功能模块进行分块标识。这些线或图形都是没有电气属性的，无电路的逻辑连接作用，只是对电路进行描述说明。

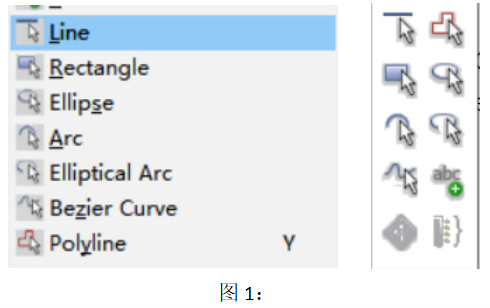

用鼠标单击Place-->Line、Rectangle、Ellipse、Arc、Elliptical Arc、Bezier Curve、PolyLine 命令进人放置状态。也可以在右侧快捷按钮选择 Rectangle（矩形）、Ellipse（椭圆形）、Arc（圆弧）等，如图1所示。



举例如下：

       【1】执行菜单命令“Place-->Line”，激活放置状态。

       【2】在合适的位置单击鼠标左键，然后在下一个位置单击鼠标左键确认结束点。

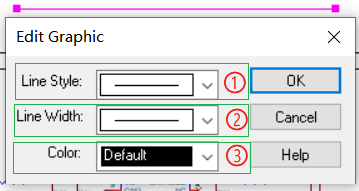

       【3】放置之后双击放置的线段，可以对辅助线的属性进行设置，如图 2所示。

               ① Line Style：设置辅助线是实线、虚线或者点划线。

               ② Line Width：设置辅助线的宽度。

               ③ Color：设置辅助线的颜色。


                                                                                     图2：

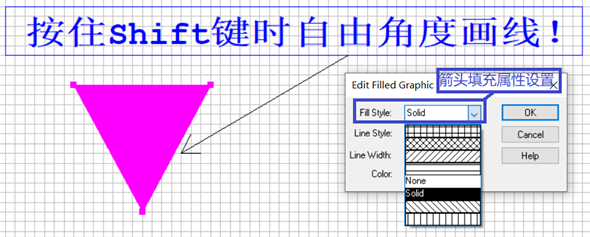

如果需要画一个箭头指示信号的流向，首先需要执行菜单命令“Place-->Polyline”（快捷键“Y”），画出一个三角形，斜线部分需按住 Shift 键即可自由角度画线。建议将格点设为 5，这样在画形状时，直线不会容易弯曲且能画出我们想要的形状。双击画好的箭头图形可以按照图3所示设置箭头填充属性及颜色，绘制效果如图4所示。



                                                                                  图3：


                                                                                   图4：

有时也会利用辅助线来进行电路功能模块分块，便于区分，看起来会比较整洁，如图5所示。


                                                                                      图5：

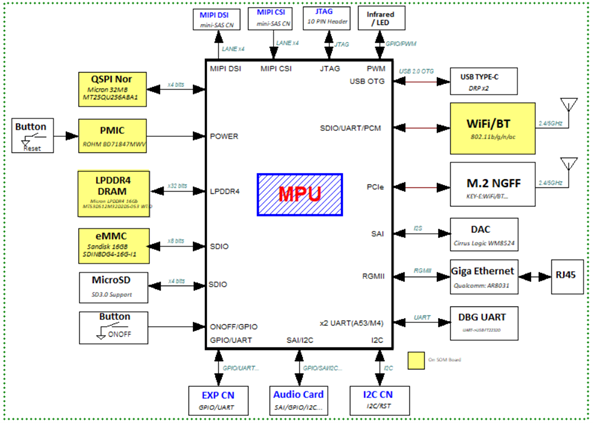

利用辅助线加文字(Place Text)，可以用来绘制系统方框图，如图6所示：


                                                                                  图6：

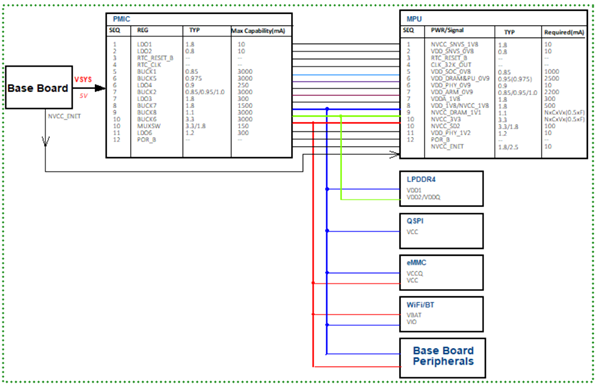

也可以利用辅助线加文字(Place Text)，来绘制系统的Power Tree，如图7所示：
