新型便携式电脑要求更长的电池寿命、更低的功耗，以及先进的连接性和用户界面。MPS可以提供经济高效的解决方案，同时可以满足英特尔IMVP8和IMVP9规范。
目标平台
Intel Panther Lake U/H系列处理器（含Core/GT/SA/ATOM四轨供电）及LPDDR5/X内存供电。
核心挑战
需支持4路独立电压轨（传统方案仅3路）
超紧凑面积要求（<竞争对手30%）
动态负载响应（100A/μs级瞬变）
LPDDR5X的DVFSQ快速调压需求
MPS解决方案
1. 主控制器：MP29011数字多相控制器
→ 四轨九相配置：Core(6相) + GT(2相) + SA(1相) + ATOM(1相)
→ 全面兼容Intel IMVP9.3协议及CFP(Common Footprint)标准
2. 功率级：
- Core/GT：MP87440 DrMOS (x7)
- SA/ATOM：MP87420 DrMOS (x2)
- 内存供电：MP2941F + NB系列Buck控制器
3. 关键技术：
• Fast APS动态相数切换（单相独立阈值可编程）
• 耦合电感模式（Rail A）抑制电压过冲
• 数字COT控制+自动环路补偿
• 密码保护机制（MFR_SYS_PASSWORD）
• 温度预警系统（ALT_P#引脚支持pre_hot报警）
►场景应用图

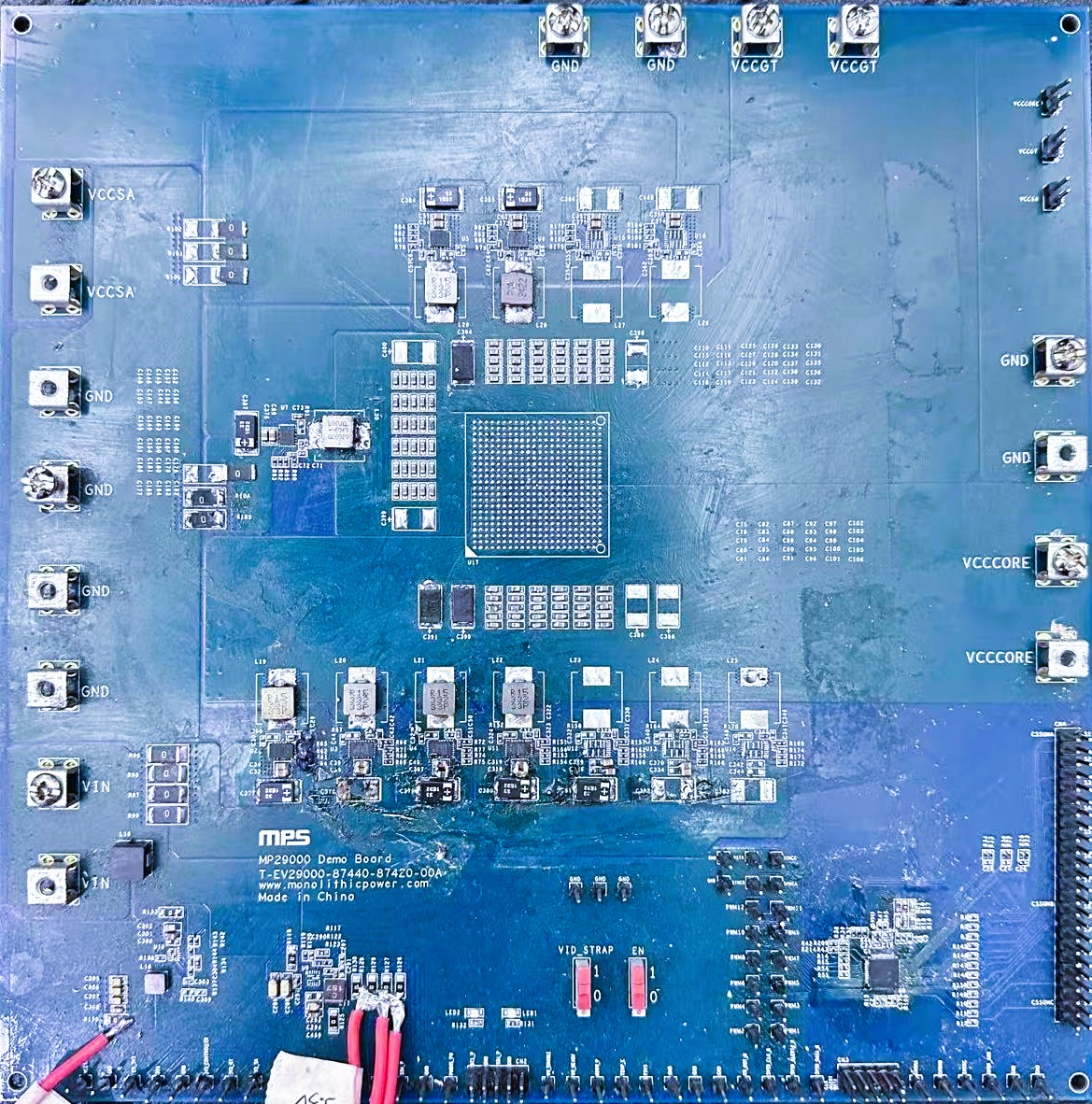

►展示板照片

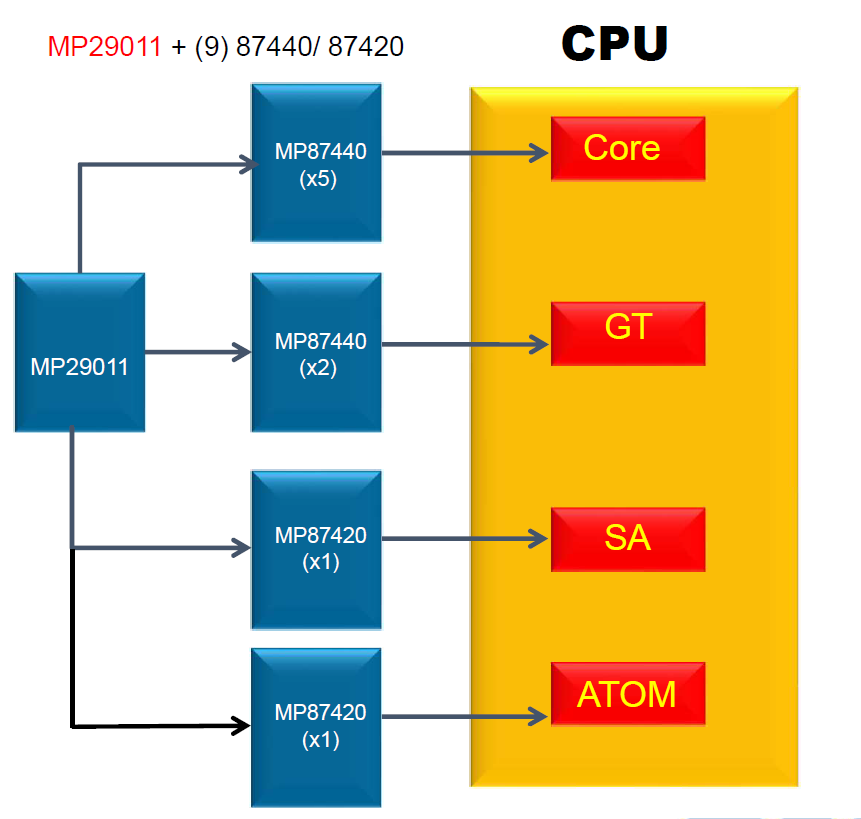

►方案方块图
►核心技术优势
技术方向-传统方案-MPS方案-提升效果 • 面积密度-基准值100%-减小30%-行业最小解决方案面积 • 动态响应-固定相数切换-单相独立APS阈值(例：5A~38A)-轻载效率↑15% • 安全控制-无密码保护-硬件级密码校验(STATUS_PASSWORD_OK)-防止未授权配置修改 • 热管理-单一OVP保护-四轨独立温度监测+pre_hot预警-系统可靠性↑40% • 开发便利性-外部补偿电路-自动环路补偿+内置MTP-开发周期缩短50%
►方案规格
• 输入电压范围：3.3V - 5V • 输出电流能力：Core: >100A (6相) / ATOM: >4A • 开关频率：最高2MHz • 控制协议：PMBus/I²C + IMVP9.3 • 关键保护功能：OVP/UVP/OCP/OTP/RVP • 温度范围：-40°C to +125°C • 轻载功耗：<10mW（APS DCM模式）
