NXP推出TEA1916系列PFC+LLC架构,针对效率要求日益增加的adapter提升轻载以及空载的效率,以达到高效率的要求。 由于TEA1916系列,系统有分为Burst Mode、Low Power Mode以及High Power Mode,因此能够使电源轻载效率(25%)达到90%以上,平均效率达到92%(230Vac时)。可以透过简易的电阻可以自行设定Burst mode频率,以及Burst Mode、Low Power Mode、High Power Mode切换的时间点。

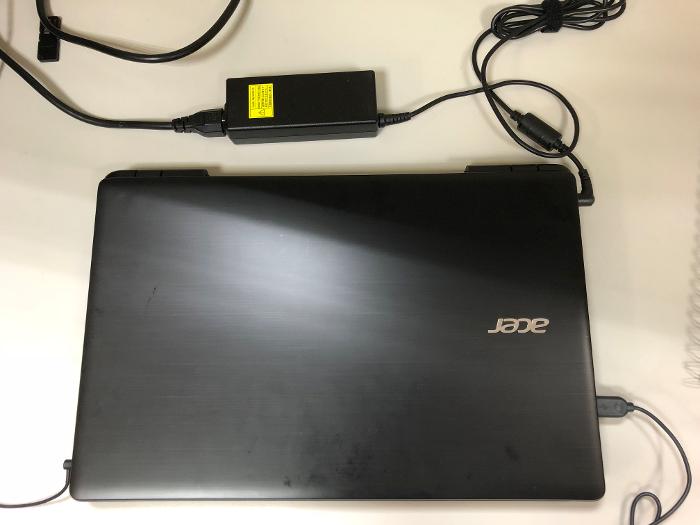

►场景应用图

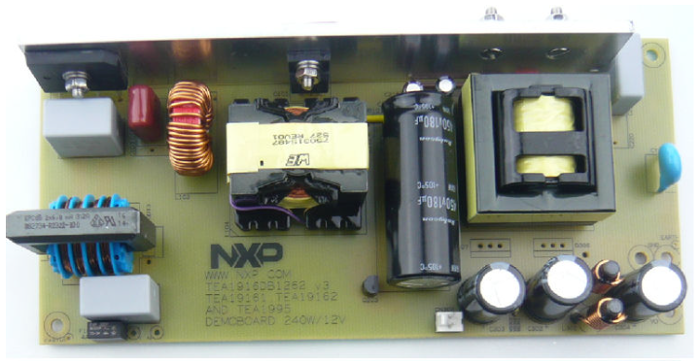

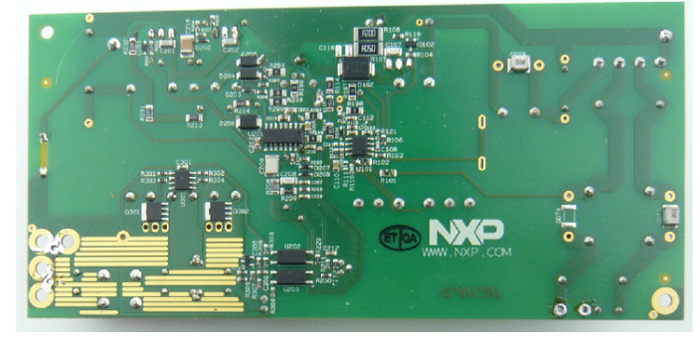

►展示板照片

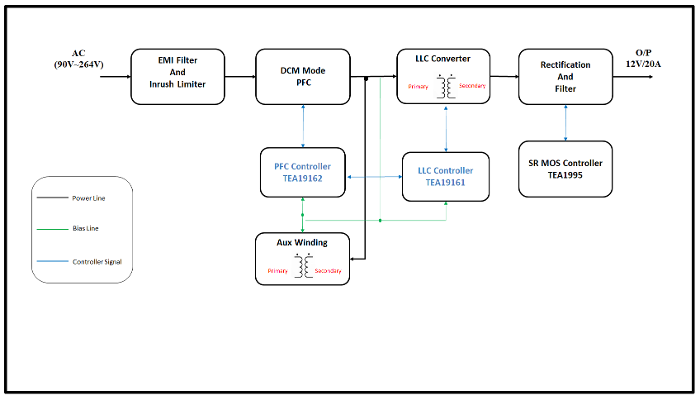

►方案方块图
►核心技术优势
1. 能够提供12V 20A电源输出 2. 平均效率为90%以上 3. 具有过电压/过电流和短路保护
►方案规格
1. 输出电压12V 输出电流20A 2. 轻载效率(25%)达到90%以上,平均效率达到92%(230Vac时)。 3. 具有过电压/过电流和短路保护,并且能确保LLC不会操作在电容工作区
