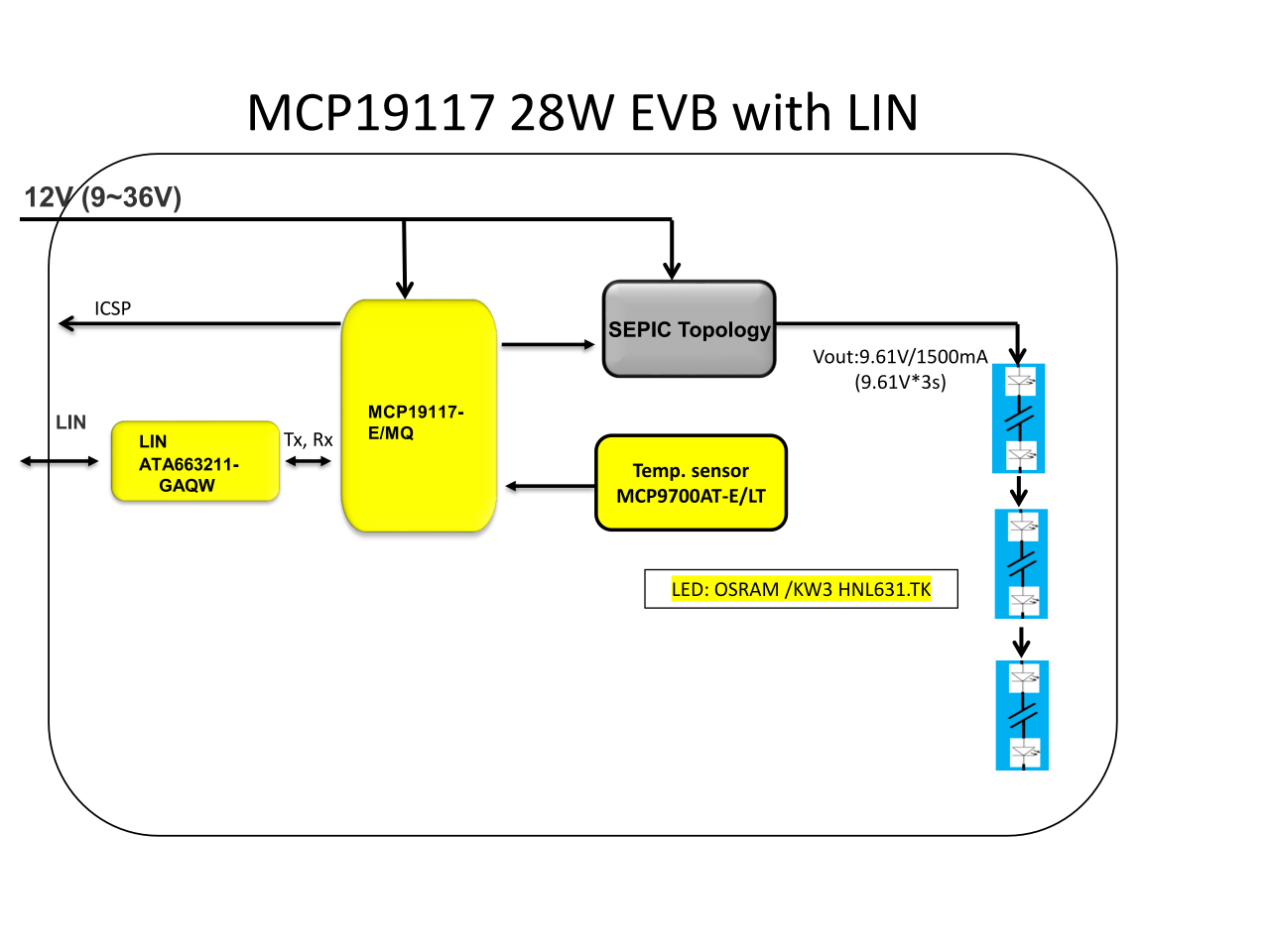

基于MICROCHIP MCP19117 28W LED 灯光方案

   本方案基于一般汽车的外部辅助照明而设计，采用了铝基板与LIN 的通讯界面所设计，铝基板可以贴合各种散热模具，LIN 可以与汽、机车连结做控制，当然，任何有Tx, Rx 的驱动IC 都可以与DEPA 系列进行控制与通信，

例如RS-485 …等等进行工业工程的各种应用。



DEPA (Digtal Enhanced Power Analog)本身已经高度整合了PWM 电源模组，可以透过免费的开发软体:MPLAB X IDE 搭配MCC 进行各种设定:

• 工作频率、输出电压与输出电流，
• 还有OCP与OVP内部的OTP(default 125℃ )…等等，

因本身也包含了8bit 的PIC12 MCU,若再佐以程式的辅助可以达到更多弹性的应用，例如:

• 增加精度±1℃度的温度传感器MCP9700A 进行精密的温度控制与保护，

或是以内建的计数器进行时间上的控制，例如:

• 短时间的高亮度照明、爆闪、频闪…等等，端看开发者想怎么控制就怎么控制。

DEPA 提供了8ch 的10/8bit ADC可以读取外界的类比讯息与信号，也可以透过GPIO 进行各式各样的输出或输入控制，

• 例如:轮询式的旋转警告灯、汽车流水方向灯…等等。

经过几次的研讨会展示，很多人在问:为什么要这么大散热片?因为传统的灯泡是燃烧自己照亮别人、靠红外线幅射的方式将热散逸出去;而LED 是半导体发光会产生很高的热，所以需要透过铝基板将热传导至散热片上。号称冷光的LED 距离5公分以上确实会感受不到热，但是会在表面与另外一面产生惊人的热量，LED 怕高温，高温会影响寿命并且会有光衰的现象，有关LED 的特性并不在本方案多加描述，请参考SAC 有在代理的OSRAM 产品线:https://ams-osram.com/

若有光源的需求请与SAC 负责OSRAM 产品线的PM 联络。

SAC 有提供相关的EVB 供测试评估与学习，欢迎有兴趣的先进同好与SAC负责MCHP 产品线的PM 留言申请借用，谢谢!

相关的应用参考另一篇方案:MICROCHIP MCP19117 触控式调光LED灯光控制方案

将此方案设计成FR4控制板，再外接大功率灯板也可以变成一组触控调光的灯具，例如:室内照明、工作桌灯、台灯…等等，应用非常的广泛
